Противокамнепадный барьер
Защитный камне-улавливающий барьер
Особенности противокамнепадных барьеров Гео-Барьер
- Идеальное сочетание прочности, гибкости и массы конструкции.
- Кольчужная сеть равномерно распределяет ударные нагрузки между всеми элементами конструкции.
- Остаточная высота барьера после удара с энергией 100% от проектной составляет не менее 50% от первоначальной высоты.
- Стоимость конструкции существенно ниже по сравнению с железобетонными сооружениями.
- Возможна установка в районах, где запрещено строительство массивных сооружений.
- Монтаж возможен практически в любой климатической зоне.
- Конструкция сохраняет огнестойкость при лесных пожарах.
- Отдельные элементы конструкции взаимозаменяемы.
- Быстрый монтаж без длительного перекрытия авто- и железнодорожных магистралей.
- Барьеры проходят испытания на независимых испытательных полигонах и площадках.
продукция
Используемые материалы
Кольчужная сеть канатного плетения
Производство стальных сетей с кольцевыми ячейками канатного плетения по ТУ 1275-001-75212412-04.
Подробнее
Сеть стальная 2Д-ГЕО
Высокопрочная стальная сеть с ромбовидной ячейкой для активной защиты склонов от оползней и камнепадов. Прочность на разрыв до 155 кН/м, сертифицирована по нормам РФ.
Подробнее
Буроинъекционный грунтовый анкер
Буроинъекционные анкеры, выполняемые на основе трубчатых винтовых штанг, предназначены для устройства микросвай, грунтовых анкеров, нагелей, дренажных труб и тяжей усиления.
Подробнее
Грунтовый полнотелый стержневой анкер
Стержневой анкер для закрепления защитных сетей и канатов на скальных и дисперсных грунтах. Подбирается индивидуально по длине и диаметру исходя из глубины призмы обрушения.
ПодробнееГибкие барьеры для защиты от камнепадов
Назначение противокамнепадных барьеров

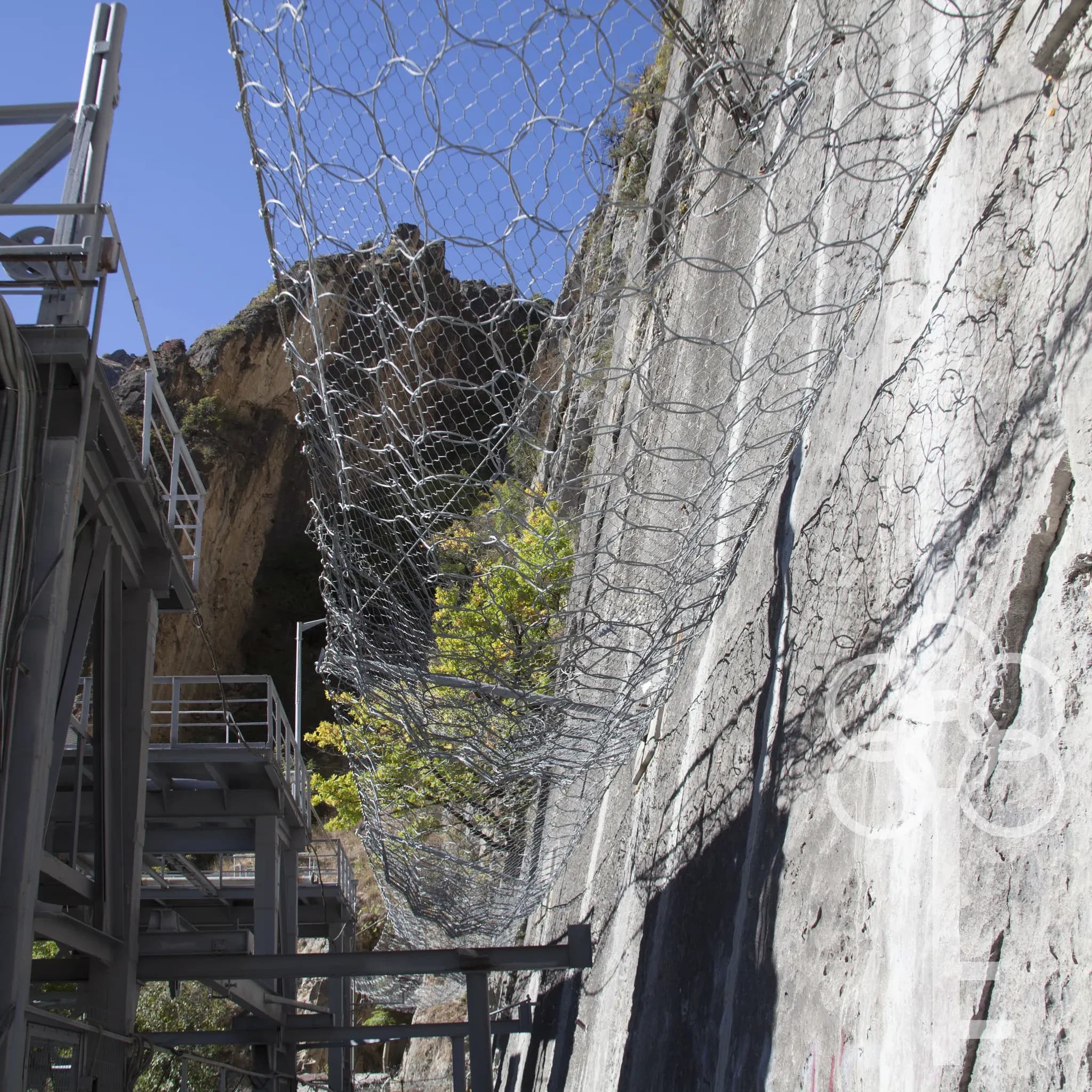

Гео-Барьер занимается разработкой, испытаниями и производством гибких противокамнепадных барьеров на базе кольчужных сетей повышенной прочности. Противокамнепадные барьеры Гео-Барьер обеспечивают защиту людей и инфраструктуры от падающих скальных обломков в тех местах, где применение противокамнепадных завес невозможно либо нецелесообразно по экономическим, техническим или эстетическим причинам.

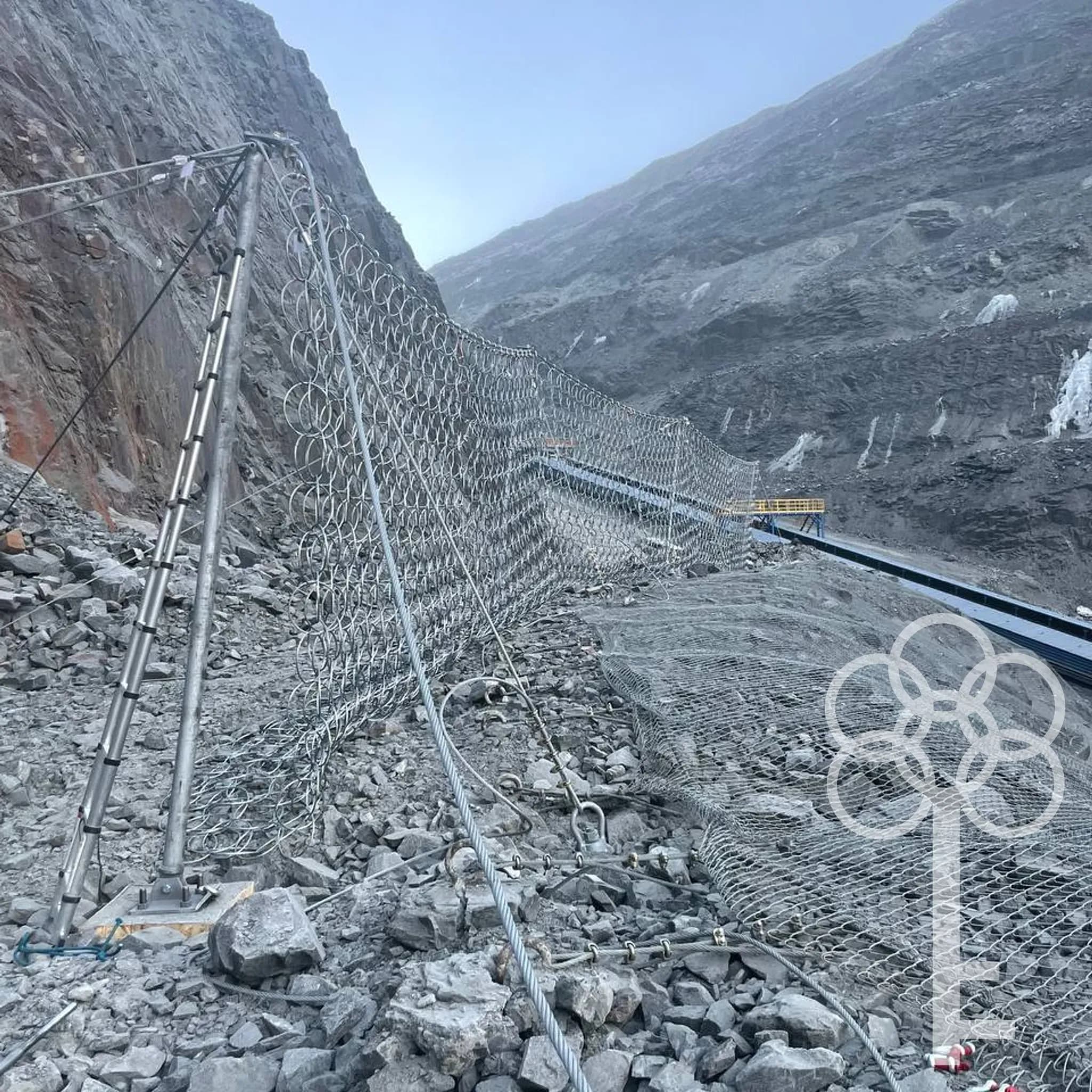

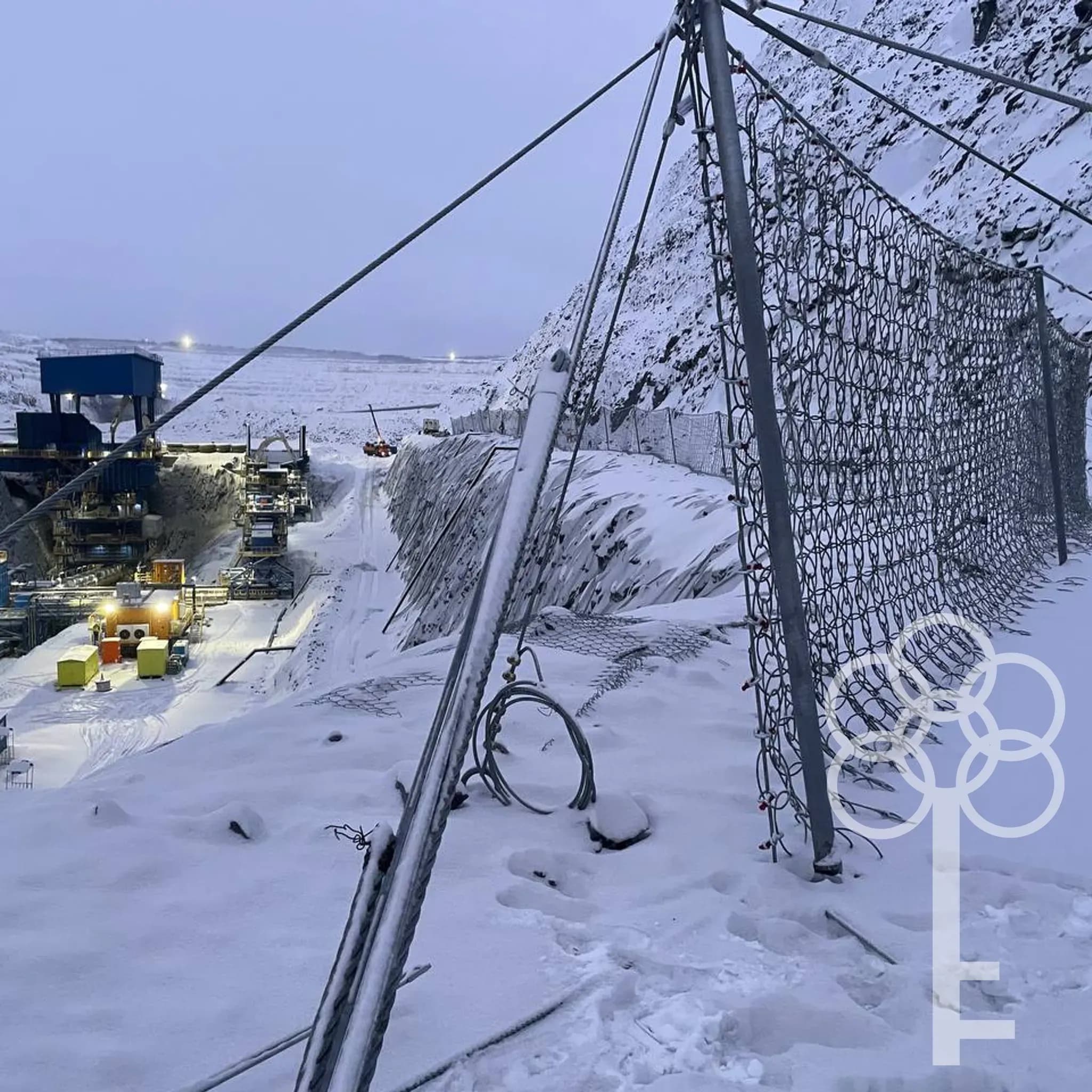

Конструкции барьеров применяются для защиты от камнепадов на линейных объектах, промышленных площадках, рекреационных зонах и в городской черте.
Принцип работы конструкции

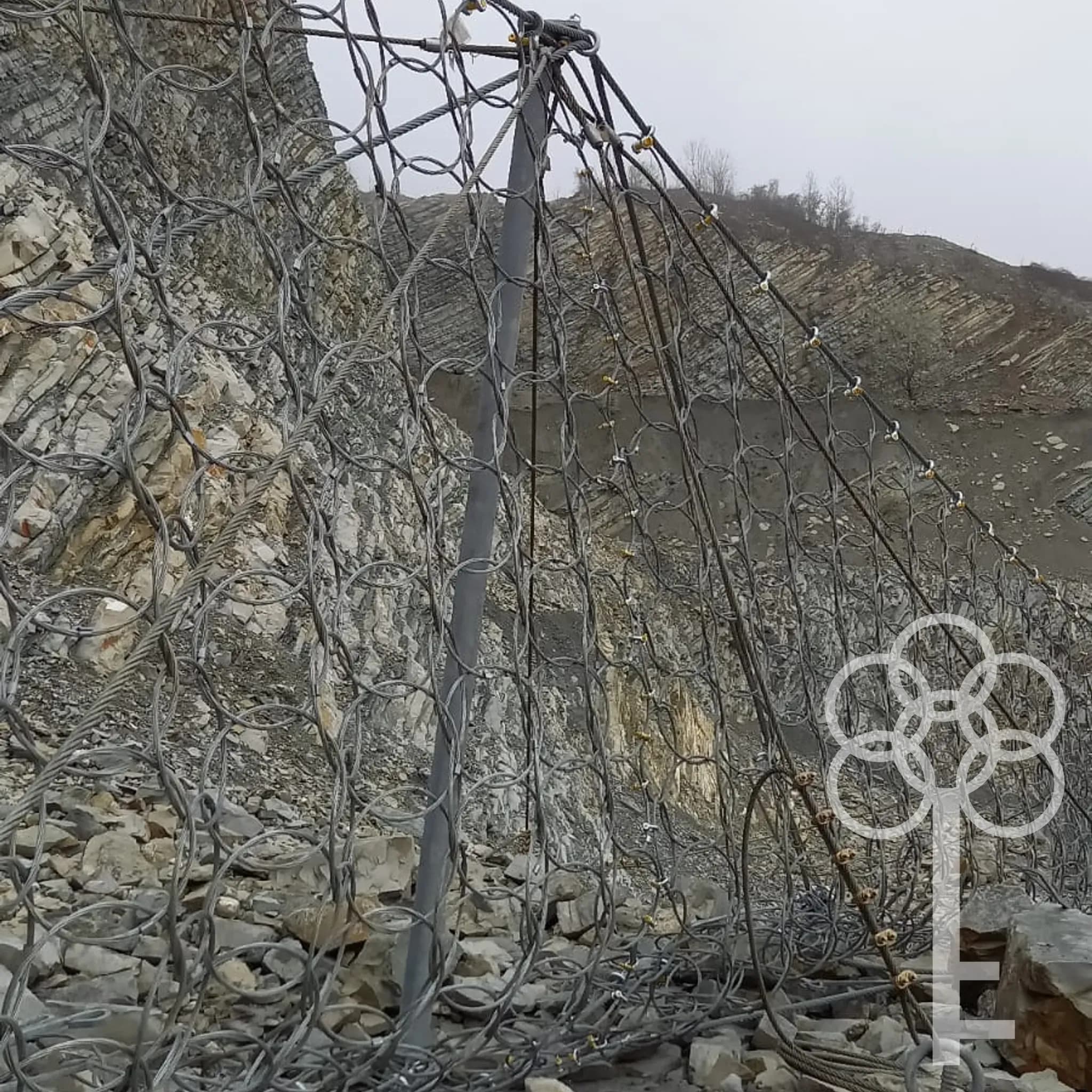

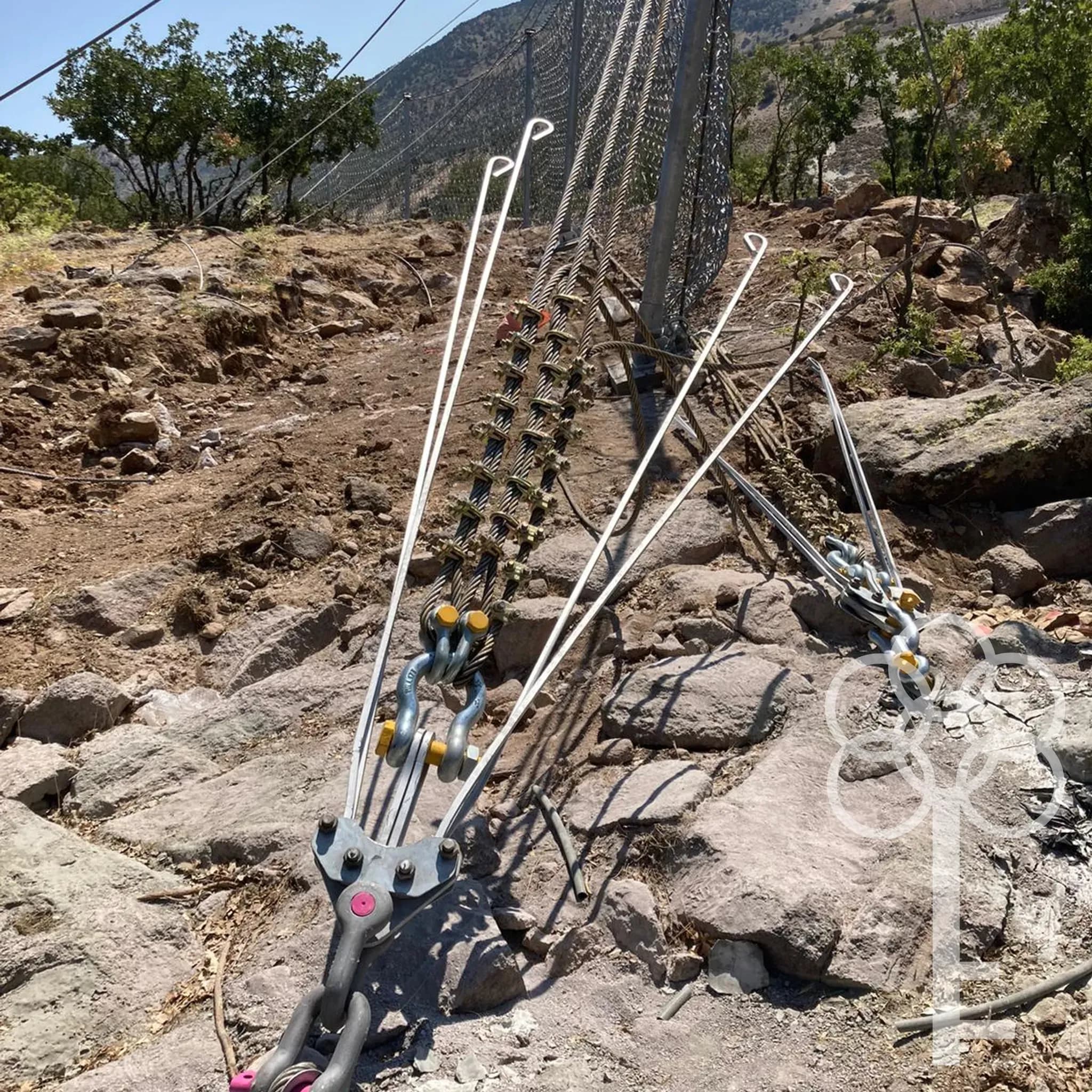

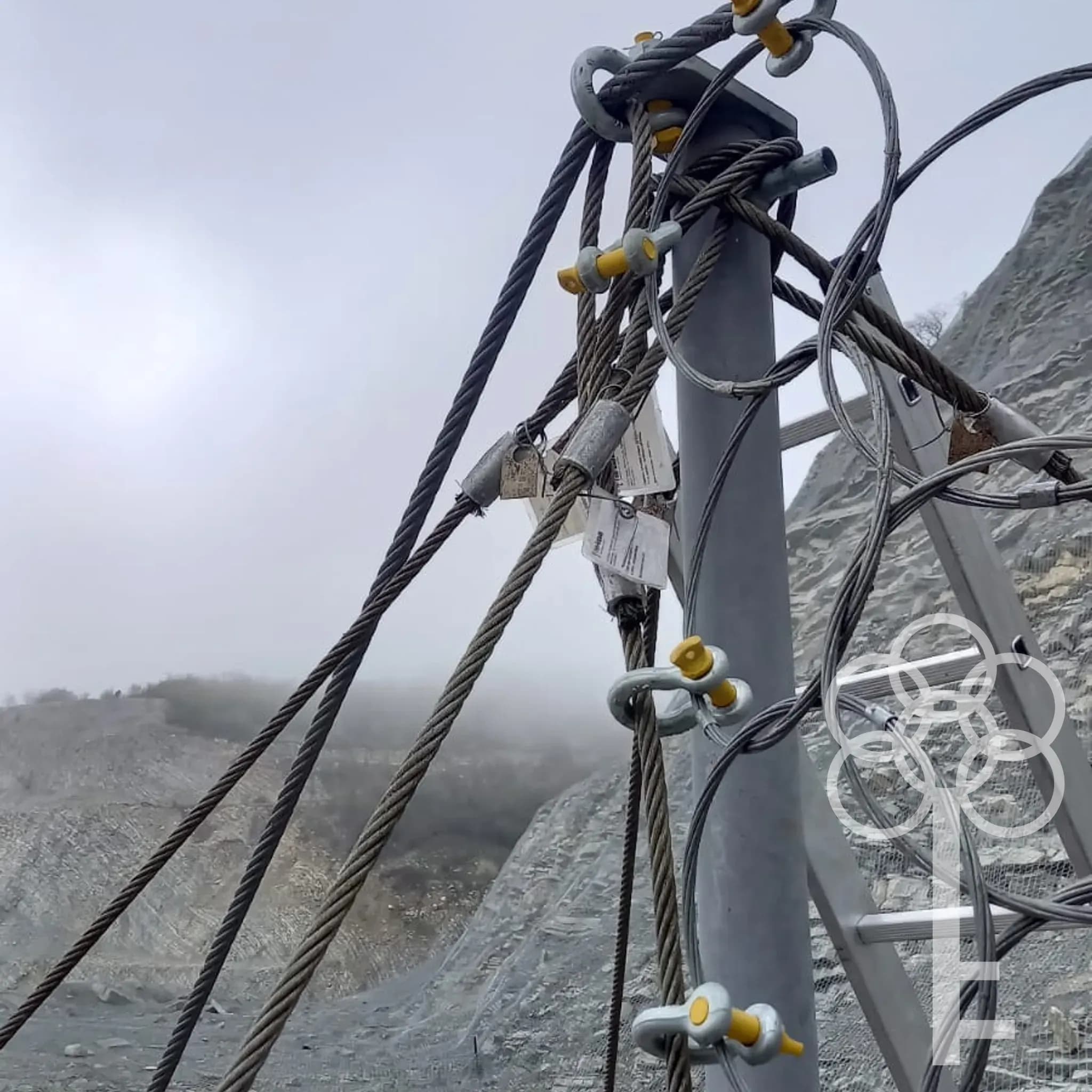

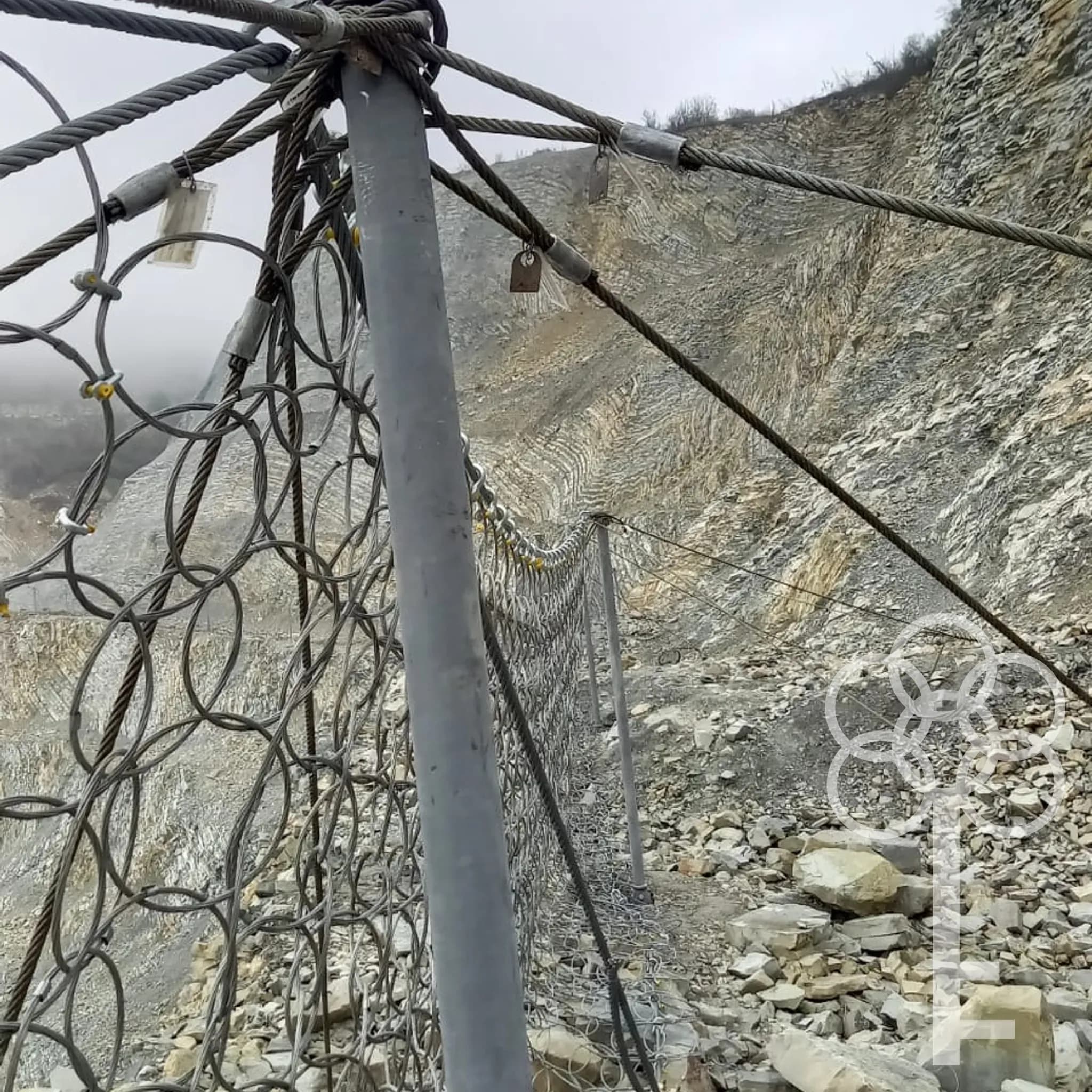

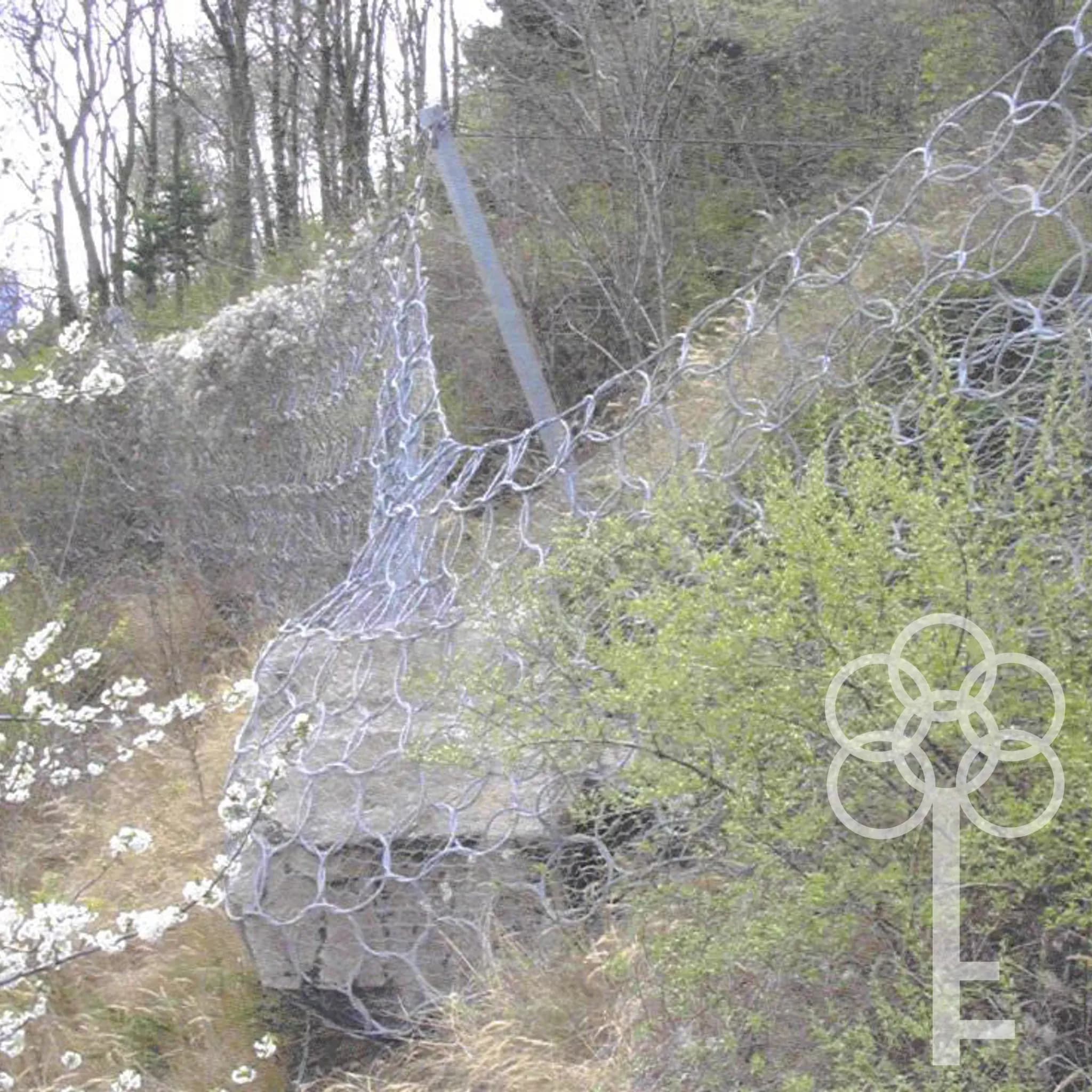

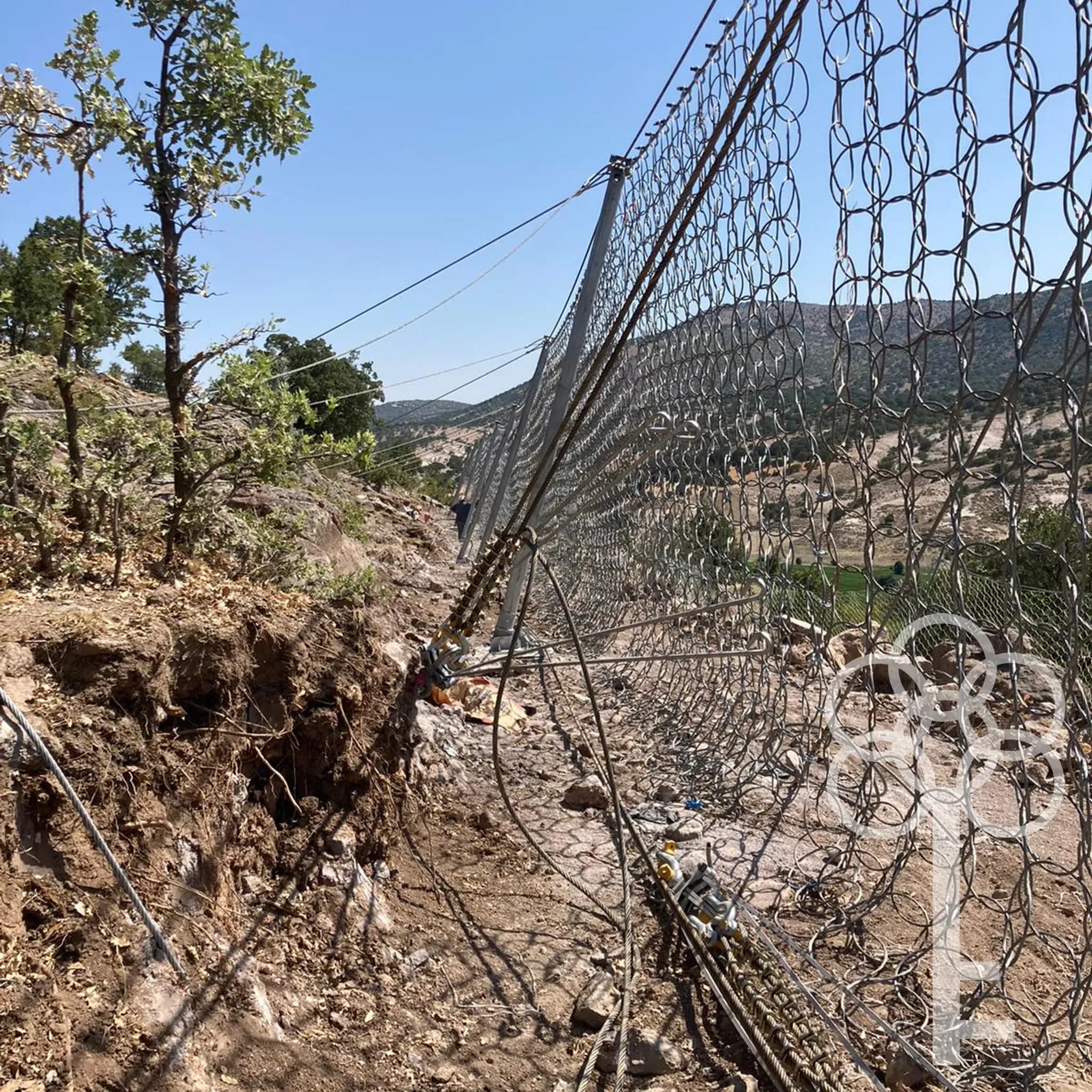

Противокамнепадные барьеры поглощают энергию обломков за счет деформации конструкции и сминаемых элементов. Основными элементами барьера являются гибкие шарнирные стойки и опоры под них, полотно из кольчужной сети, несущие канаты, тормоза-гасители кинетической энергии удара, оттяжки и тросовые анкера с гибким оголовком.
Благодаря сочетанию прочности и гибкости противокамнепадные барьеры Гео-Барьер способны выдерживать удары скальных блоков с энергией до 8000 кДж.
Конфигурации и монтаж
Для применения на различных склонах с разными геолого-геоморфологическими условиями предлагаются барьеры с максимальными уровнями поглощения энергии 150 кДж, 1000 кДж, 3000 кДж и 8000 кДж. В зависимости от высоты траектории падения обломка над поверхностью склона номинальная высота барьера может составлять 2,5, 3,0, 3,5, 5,0 или 6,0 м.
Противокамнепадный барьер на 150 кДж выполнен без верховых оттяжек на жестких опорах и может быть установлен в узкую полосу отвода.
